ATHENA

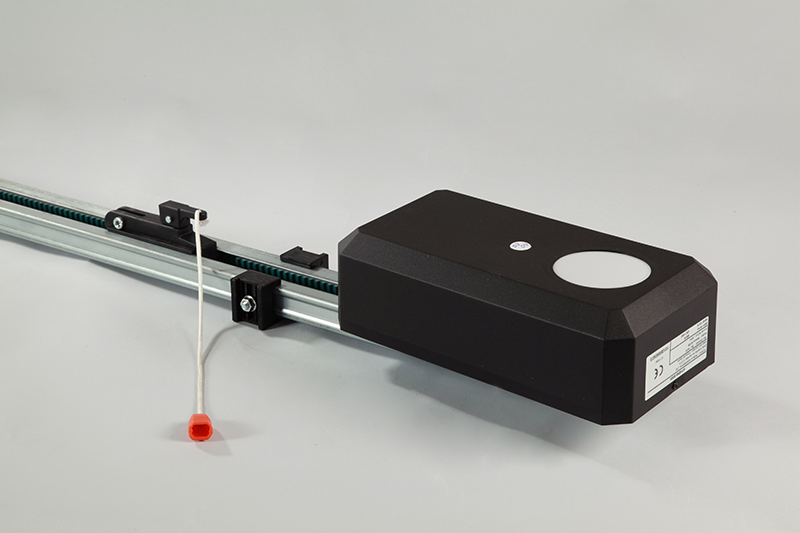

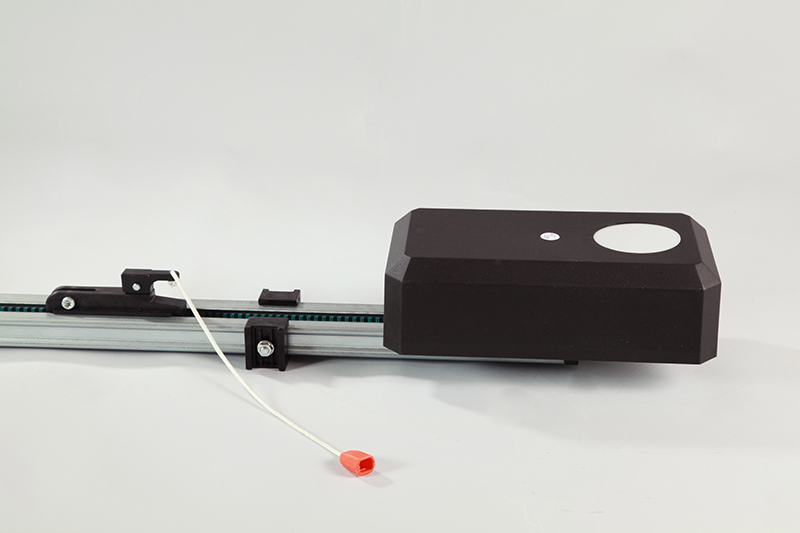

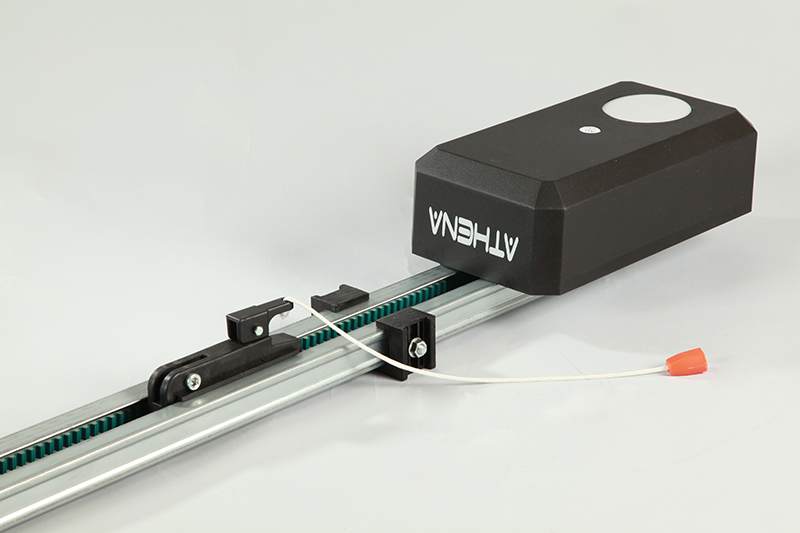

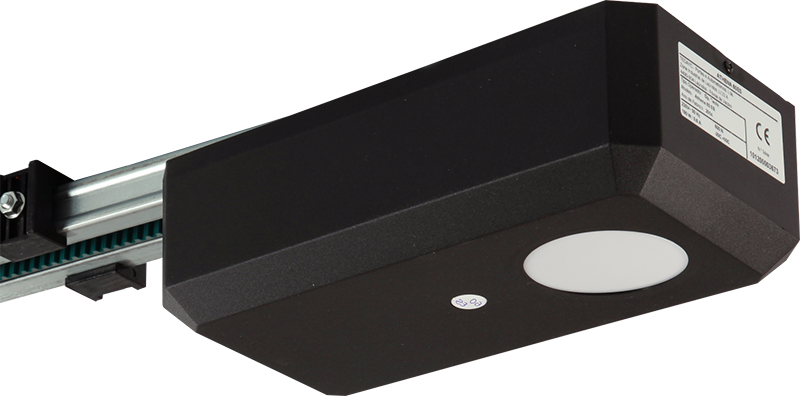

Automatismo de teto ATHENA eletromecânico irreversível de 24 Vdc, concebido para múltiplas instalações de portas residenciais, permite ser instalado no teto ao centro da porta em qualquer habitação. De fácil instalação e sem recurso a ferramentas complexas e exclusivas.
| Campo de aplicação |
| Portas seccionadas até 11 m2 |
| Portas basculantes até 9 m2 |
Funcionalidades
- Memorização de tempos e forças ao longo do curso da porta;
- Encoder digital
- Deteção de obstáculos durante a abertura e fecho da porta;
- Desembraio exterior;
- Provido de um metro (1m) de cabo com ficha normalizada para rápida e fácil ligação;
- Abrandamento nos pontos de paragem para salvaguardar do automatismo e respetiva estrutura;
- Recetor incorporado na placa;
- Led’s de presença com durabilidade e baixo consumo;
- Quadro ATH 1O.
Caraterísticas técnicas
| ATHENA | 600 | 800 |
| Tensão nominal | 230 VAC - 50 Hz | |
| Temperatura de funcionamento | -20ºC ... +70ºC | |
| Índice de proteção | IP 20 | |
| Frequência de trabalho | S3 = 40% | |
| Força de Tração/Impulso máximo | 600 N | 800 N |
| Consumo nominal de potência | 160 W | 180 W |
| Velocidade máxima | 140 mm/s | |
| Área máxima da porta | 8 m2 | 11 m2 |
| Peso da embalagem | *5,5 kg | *6 kg |
| Dimensões da embalagem | 400 x 200 x 150 mm | |
*Calha não incluída

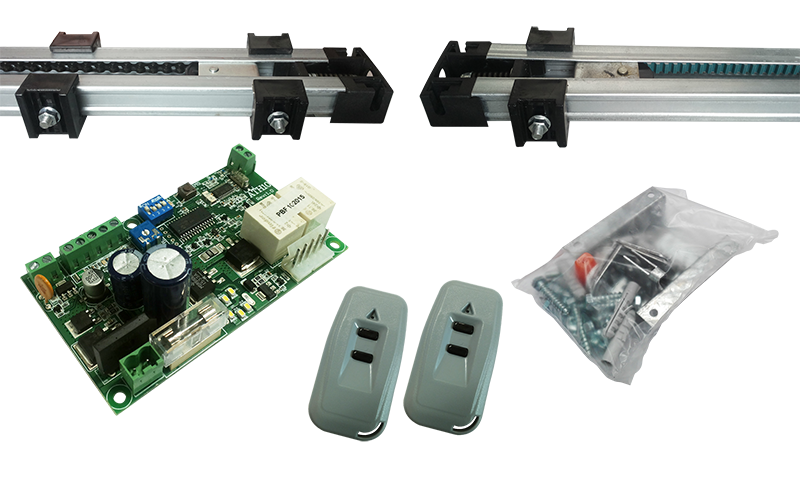

| 1 | Motor com quadro AT10 |
| 1 | Recetor incorporado na placa |

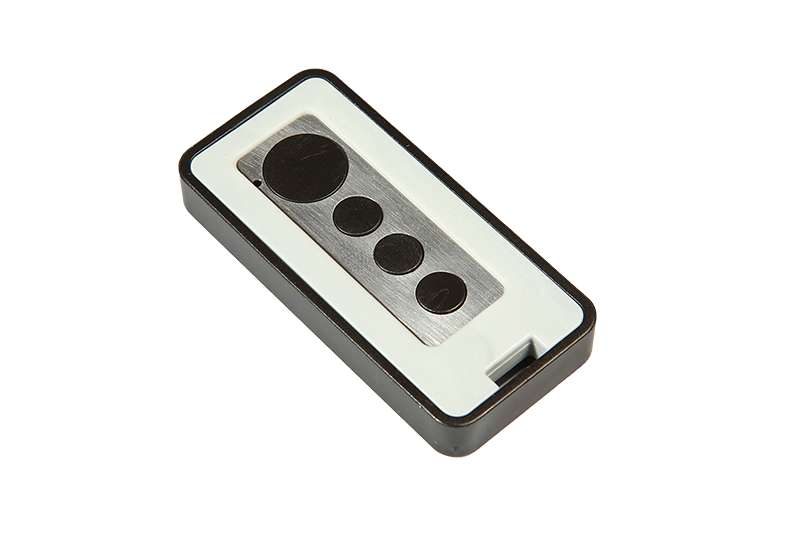

| 2 | Emissores LEO |
| 1 | Calha (corrente ou correia) |
| 1 | Acessórios de fixação |
Acessórios
Chave de desembraiar
Botão de Pressão
Teclado numérico sem fios
Fotocélulas
Calha de alumínio de corrente
Pirilampo 24V com eletrónica
Kit de baterias
Seletor de chave KY
Emissor CYGNUS de 2 canais
Emissor CYGNUS de 4 canais
